一、高压微雾抑尘机理与设备特点

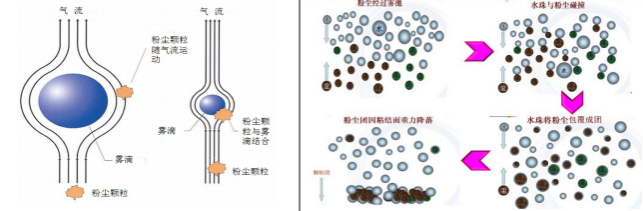

利用超高压泵将水加压至40公斤以上,经过高压管路至高压喷嘴雾化,雾滴的直径仅为10-50um这些微小的雾化颗粒能长时间漂浮在空气中漂浮在空间,由空气分解,它们具有较强的表面活性和吸附能力对悬浮在空气中的粉尘——特别是直径在5微米以下的可吸入颗粒进行有效的吸附,使粉尘受重力作用而沉降,从而达到抑尘作用。
高压微雾抑尘设备具有以下特点:
1)智能全时间自动控制,可以根据需求自行设定喷雾时间和停机时间;
2)压力大小可调,压力2MPa-8MPa;
3)自带缺水保护,无水自动断电停机;
4)电机自带过热保护,发热自动断电停机;
5)停机自动泄压,防止喷嘴滴漏;
6)操作简单,无人值守,自动运行。
二、主要设计技术数据
设计、制造、检查、安装、试验和验收电气设备、部件和材料都满足下列标准:
GB 12348—2004 工业企业厂界环境噪声排放标准
GB 14048.1—2006 低压开关设备和控制设备 第1部分:总则
GB 15577—2007 粉尘防爆安全规程
GB 16297—1996 大气污染物综合排放标准
GB/T 19923——2005 城市污水再生利用 工业用水水质
GB 50231—2009 机械设备安装工程施工及验收通用规范
GB 50235—1997 工业金属管道工程施工及验收规范
GB 50316—2000 工业金属管道设计规范
GBJ 87—1985 工业企业噪声控制设计规范
HJ/T 255—2006 建设项目竣工环境保护验收技术规范 火力发电厂
HJ/T 256—2006 建设项目竣工环境保护验收技术规范 水泥制造
HJ/T 404—2007 建设项目竣工环境保护验收技术规范 黑色金属冶炼及压延加工
HJ 435—2008 钢铁工业除尘工程技术规范
HJ 436—2008 建设项目竣工环境保护验收技术规范 港口
GB4942.2—85—低压电气外壳防护等级
GB—50254—50259—96电气装置安装工程施工及验收规范
GB—50150—91电气装置安装工程电气设备交接试验标准
除尘布局方案
11000预破碎车间:67*106米(含税13%含运费含安装费用) | ||||||
序号 | 设备名称 | 型号 | 数量 | 单位 | 单价(元) | 总价 |
1 | 高压喷雾主机 | KH5010-7.5KW,流量50L/Min,水泵为意大利AR或霍克,电气为西门子PLC,西门子触摸屏 | 4 | 台 | 31800 | 127200 |
2 | 快插底座 | 双喷 | 625 | 套 | 30 | 18750 |
2.1 | 喷嘴 | 3号 | 1250 | 套 | 15 | 18750 |
3 | 不锈钢三通 | 3/8 | 100 | 件 | 20 | 2000 |
4 | 不锈钢弯头 | 3/8 | 100 | 件 | 20 | 2000 |
5 | 不锈钢堵头 | 3/8 | 50 | 件 | 20 | 1000 |
6 | 不锈钢高压水管 | 9.52 | 2800 | 米 | 20 | 56000 |
7 | 高压过滤器 | 4 | 件 | 550 | 2200 | |
8 | 阀门开关 | 12 | 件 | 30 | 360 | |
9 | 快插阀接 | 12 | 件 | 12 | 144 | |
10 | 管卡 | |||||
11 | 扎带 | |||||
12 | 安装吊装费 | 50000 | 50000 | |||
13 | 电伴热+保温棉 | 1 | 套 | 10000 | 10000 | |
14 | 其他安装辅件 | 高压油管,管路加热等 | 1 | 套 | 15000 | 15000 |
15 | 不锈钢电磁阀 | 选配DN15-DN20 | 10 | 套 | 1000 | 10000 |
总价&l |
